三坐標測量?jī)x

CNC非接觸式經濟型三坐標測量?jī)x

應用領域：

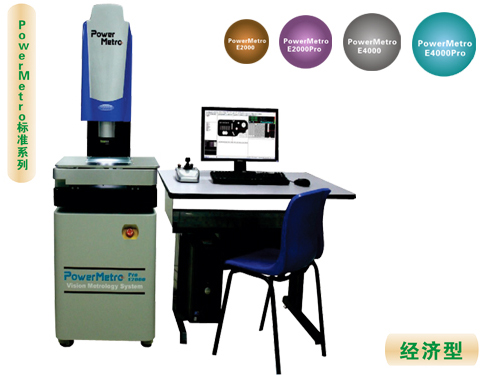

嘉騰儀器最新推出的Power Metro系列產品經濟型三坐標測量?jī)x，是光學測量技術的新突破，具有高效率，高靈活性和高精密的先進影像測量系統。

〓三坐標測量?jī)x儀器特性

◇ Z軸為導航太鋁合金材料

◆ 固定橋式結構,花崗巖床臺

◇ 加裝雷射測頭可與3D掃描軟件結合

◆ 精密的機械設計

◇ 高剛性的材質

◆ 采用科學的校正與組裝技術

◇ 完善的校正報告與技術文件

〓 PowerMetro系列

→ 經濟型E系列三坐標測量?jī)x

→ Fetura系列實用型三坐標測量?jī)x

→ PowerMetro L系列大型三坐標測量?jī)x

〓堅固防塵設計

CNC 坐標測量系統應具有高速移動的 XYZ 工件臺，且精度高、重復性高和可靠度高 Power Metro 影像測量系統 XYZ 工作臺采用橋式設計，除牢固的花崗石底座和立柱外，Z 軸采用航空鋁合金材料，增加定位精度。另外，與其它同類產品采用塑料相比，Power Metro 影像測量系統的保護外殼采用高精度、加固的玻璃纖維制成。

〓強大的軟件功能
與 Power Metro 影像測量?jī)x系統匹配的是我公司獨立開發的 Smart Inspector Pro 測量軟件，SmartInspector Pro 是一款多功能、易操作的軟件，此軟件可編程進行重復測量任務以達到全自動測量。 Smar tInspectorPro 擁有精密影像處理、獲取坐標數據和幾何運運算等功能。測量結果可直接輸出為 EXCEL 格式。另外，可供用戶選配的 PowerMatch 軟件可顯示工件點云通過將點云與 CAD 設計圖進行比較，可直接反映出工件與原設計的差異。

型號(Model)		PowerMetro E2000	PowerMetro E2000 Pro	PowerMetro E4000	PowerMetro E4000 Pro
測量范圍	X	200	200	400	400
	Y	200	200	300	300
	Z	200
技術指標Technical Features
影像攝取系統		SONY 1/2" High-resolution black & white CCD camera USB2.0
分辨率		0.5um
重復精度		2.0um
測量精度		U1 x、y = (3.0+L/333)um
		U1 z = (3.0+L/250)um
		U2 x、y = (4.0+L/250)um
光源照明系統		白色高亮度輪廓光白色高亮度環光（4向3環）
CCD兩種對焦模式		快速對焦 & 高精度對焦
鏡頭類型		手動雙倍手動定格Zoom同軸控制鏡頭組	自動變倍伺服馬達Zoom同軸控制鏡頭組	手動雙倍手動定格Zoom同軸控制鏡頭組	自動變倍伺服馬達Zoom同軸控制鏡頭組
縮放倍率 (3段同軸Zoom)		25X 50X 100X (分辨率：1280X1024)
		18X 27X 40X 53X 79X 104X (分辨率：1440×900)	22X 45X 98X (分辨率：1440×900 19")	18X 27X 40X 53X 79X 104X (分辨率：1440×900)	22X 45X 98X (分辨率：1440×900 19")
機器特征Machine Features
機器型式		旋臂型直立式
機器重量（凈重/毛重）		280kg/300kg		480kg/520kg
最大載荷		15kg
最高運行速度		X、Y=200mm/s		Z=100mm/s
最高加速度		1000mm/s2
系統特征System Features
控制系統		全自動CNC控制系統
驅動系統		四軸程控：三軸交流伺服馬達全閉回路控制，高精密級線性滑軌與預壓滾珠螺桿驅動，步進馬達Zoom同軸控制鏡頭組
軟件配置	標準	Smart Inspector Puls	Smart Inspector Pro3.0	Smart Inspector Puls	Smart Inspector Pro3.0
	選配	PowerMatch 3D/2D色階比對軟件；CAD整合型報表；精密測量操作系統等
	操作系統	Windows 7
外部工作環境Operating Environment
電源		220V 50～60HZ >10A
功率		700W
溫度范圍		20℃±2℃ 1℃/1h 2℃/24h 1℃/m
濕度范圍		40%~70%
電腦配置		可選（實際出貨以報價單為準）
