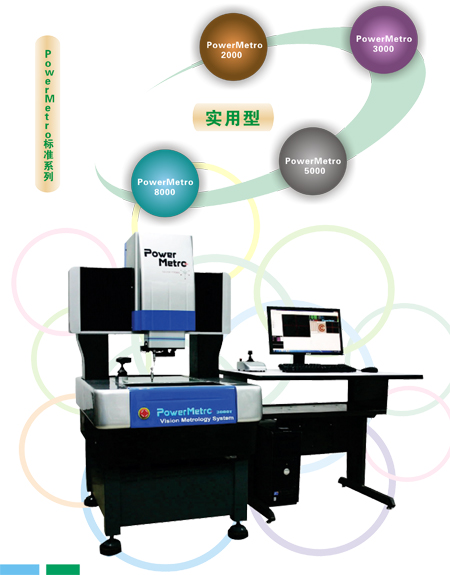

CNC非接觸式實用型三坐標測量儀
〓 三坐標測量機儀器特性 ◇ Z軸為導航太鋁合金材料 ◆ 固定橋式結構,花崗巖床臺 ◇ 加裝雷射測頭可與3D掃描軟件結合 ◆ 精密的機械設計 ◇ 高剛性的材質 ◆ 采用科學的校正與組裝技術 ◇ 完善的校正報告與技術文件 〓 PowerMetro系列 → 經濟型E系列三坐標測量儀 → Fetura系列實用型三次元測量儀 → PowerMetro L系列大型三坐標測量儀 |  | ||||||
〓 堅固 防塵設計 CNC 坐標測量系統應具有高速移動的 XYZ 工件臺，且精度高、重復性高和可靠度高 Power Metro 影像測量系統 XYZ 工作臺采用橋式設計，除牢固的花崗石底座和立柱外，Z 軸采用航空鋁合金材料，增加定位精度。另外，與其它同類產品采用塑料相比，Power Metro 影像測量系統的保護外殼采用高精度、加固的玻璃纖維制成。 | |||||||
| |||||||
型號(Model) | Fetura2000（H）(A) | Fetura3000（H）(A) | Fetura5000（H）(A) | Fetura8000（H）(A) | |
| 測量范圍 | X | 200 | 300 | 500 | 800 |
| Y | 200 | 300 | 500 | 800 | |
| Z | 200 | 250 | |||
| 技術指標Technical Features | |||||
| 影像攝取系統 | SONY 1/2" High-resolution black & white CCD camera | 德制1394接口，數字式1/2"高分辨率彩色CCD，最高達到每秒80幅顯示頻率 | |||
| 分辨率 | 0.1um | ||||
| 重復精度 | X、Y=1.3um；Z=2.5um | （H）X、Y=1.3um | X、Y=1.3um；Z=2.5um | （H）X、Y、Z=2.0um | |
| 測量精度 | U1 x、y = (1.5+L/333)um Advance：U1 x、y = (1.0+L/333)um | U1 x、y = (2.0+L/333)um Advance：U1 x、y = (1.0+L/333)um | |||
| U1 z = (3.0+L/250)um Advance：U1 z = (2.0+L/250)um | U1 z = (3.0+L/250)um Advance：U1 z = (1.5+L/250)um | ||||
| U2 x、y = (2.0+L/250)um Advance：U2 x、y = (1.5+L/250)um | U2 x、y = (2.5+L/250)um Advance：U2 x、y = (1.5+L/250)um | ||||
| 光源照明系統 | 同軸光（黃色LED） 輪廓光（黃色LED) 環光（黃色8向16位） | 同軸光（2組白色LED，含圖案對焦光學片及機構） 輪廓光（白色LED) 環光（白色7向14位附彩色CCD） | |||
| 雷射激光系統 | Keyence LKG30 光點理論直徑：30um 工作范圍：±4.5um 參照距離：30mm 光波長度：650nm | ||||
| CCD兩種對焦模式 | 快速對焦（約1.5秒）& 高精度對焦 | ||||
| 雷射對焦 | 單點對焦/掃描對焦 | ||||
| 縮放倍率 (2*3段同軸Zoom) | 1X物鏡 | 25X 50X 100X (分辨率：1280X1024 17") | |||
| 2X物鏡 | 50X 100X 200X (分辨率：1280X1024 17") | ||||
| 焦距/工作范圍 | 1X物鏡 | 92mm/81~93mm | |||
| 2X物鏡 | 36mm/34~37mm | ||||
| 機器特征Machine Features | |||||
| 機器型式 | 花崗巖床臺固定橋式 | ||||
| 機器重量（凈重/毛重） | 590kg/660kg | 710kg/810kg | 1080kg/1230kg | 2120kg/2320kg | |
| 最大載荷 | 30kg | ||||
| 最高運行速度 | X、Y=200mm/s Z=100mm/s | X、Y=300mm/s Z=200mm/s | |||
| 最高加速度 | 1000mm/s2 | ||||
| 系統特征System Features | |||||
| 控制系統 | 全自動CNC控制系統 | ||||
| 驅動系統 | 四軸程控：三軸交流伺服馬達全閉回路控制，高精密級線性滑軌與預壓滾珠螺桿驅動，步進馬達Zoom同軸控制鏡頭組 | ||||
| 軟件配置 | 標準 | PowerMetrix 3.0 | |||
| 選配 | 制程統計管制SPC模塊（網絡版）；QV、VMS程序轉換系統PowerMetrix離線版；3D型狀誤差動態分析軟件；CAD整合型報表；精密測量操作系統等 | ||||
| 操作系統 | Windows XP | ||||
| 外部工作環境Operating Environment | |||||
| 電源 | 220V 50～60HZ >10A | ||||
| 功率 | 1.5KW | 2.0KW | |||
| 溫度范圍 | 20℃±2℃ 1℃/1h 2℃/24h 1℃/m | ||||
| 濕度范圍 | 40%~70% | ||||
| 電腦配置 | 可選（實際出貨以報價單為準） | ||||
