二次元影像測量?jī)x

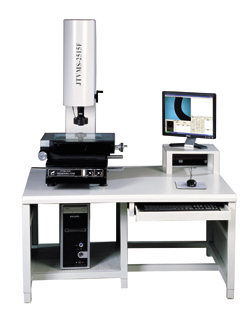

增強型F二次元影像測量?jī)x

應用領域：
增強型F二次元影像測量?jī)x，能滿足基本的二次元測量需求，具備基本的點、線、圓、距離、角度等基本測量功能及多坐標功能。

產品介紹：..............................................

增強型F二次元影像測量?jī)x，是我公司推出的一款增強型2D光學影像測量?jī)x，采用高解析度日本索尼彩色CCD攝像機和變焦物鏡，采用我公司自主研發的QuickMeasuring測量軟件，具備基本的點、線、圓、距離、角度等基本測量功能及多坐標功能，能滿足基本的二次元測量需求；此外測量數據可輸入EXCEL、WORD、TXT中或者將測量圖形輸出至DXF文檔做CAD設計。

性能特點：-------------------------------

1、花崗石底座，機構永不變形
2、X、Y、Z軸裝有光柵尺，定位精確

3、雙焦物鏡倍率()：0.7~4.5X

4、LED冷光源（表面光和輪廓光）避免工件受熱變形
5、QuickMeasuring測量軟件

型號	JTVMS-1510F	JTVMS-2010F	JTVMS-2515F	JTVMS-3020F	VMS-4030F	VMS-5030F
金屬臺面尺寸	354×228	404×228	450×280	510×290	606×466	706×466
玻璃臺面尺寸	210×160	260×160	306×196	360×260	450×350	550×350
運動行程	150×100	200×100	250×150	300×200	400×300	4500×300
外形尺寸	600×530×950	600×550×920	690×550×1020	780×670×1060	945×646×1096	960×750×1100
Z軸升降行程	175mm
X、Y、Z數顯解析度	0.0005mm
X、Y坐標示值誤差	≤(3+L/200)μm
影像系統	1、SONY 彩色 CCD 攝像機； 2、雙焦物鏡倍率 ( ) ： 0.7~4.5X ； 3、影像放大率： 28~180X ； 4、表面光源與透射光源均用 LED 燈組，其亮度可調節；
電源	220V±10％ 50Hz
工作環境	溫度 20 ℃ ± 3 ℃ , 濕度 45 ％ ~75 ％
測量功能	標配自動測量軟件，可自動尋邊、去毛刺，可測貼、線、圓、圓心距、擺正等
放置臺負載/尺寸	1、JTVMS-1510F/2010F/2515F/3020F放置臺：負載≧300Kg，尺寸（長寬高）：1120×730×780mm； 2、JTVMS-4030F/5030F放置臺：負載≧450Kg，尺寸（長寬高）：1250×900×780mm
