數據處理器/數顯箱

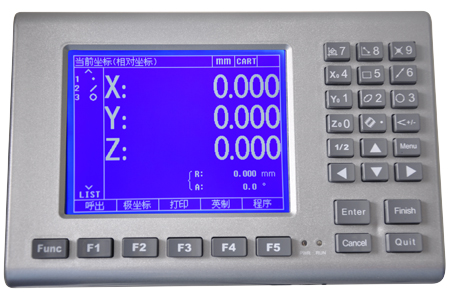

DP300B數據處理器(數顯箱)

應用領域：
DP300B數據處理器(數顯箱)是從DP300數據處理器(數顯箱)升級而來的，它們使用了相同的硬件電路和相同的擬合算法。并且擁有大致相同的操作習慣，在原有的軟硬件基礎上，使用更新穎的外觀設計和按鍵布局，讓顧客能夠更方便快捷使用，操作起來得心應手。

產品用途：

DP300B數顯箱是一個適用于數字化光柵尺測量及視頻測量的多功能數顯處理系統，對測量的數據進行分析處理廣泛用于測量投影儀、工具顯微鏡、CCD測量?jī)x等測量?jī)x器。特別是與投影機結合作用，可完成精密的幾何工件的測量。工件測量包括擺正工件，建立坐標系原點，通過采集樣測量工件等等。DP300B的功能強大，性能穩定可靠，能夠?qū)崿F(xiàn)大部分圖形的測量工作。

產品特點：

● 采用寬屏液晶顯示屏顯示信息，顯示充分，操作更方便快捷準確，便于用戶學習使用。
● 光柵尺的采樣電路的計數精度達到24位，計數頻率達1MHZ，相當于1µm分辨率時計數速度達5米/秒。
● 電源抗干擾能力和信號抗干擾能力達到2200V以上
● 具有實時時鐘功能。
● 使用了緊湊型按鍵布局，按鍵顆粒由導電硅膠材料制作而成，提高了按鍵使用壽命。
● 在當前坐標界面下，DP300B數顯箱將F1~F5鍵作為常用的功能鍵。
● 引入了相對，絕對坐標轉換系統。增加了日期時間功能。
● 將原來的蜂鳴器改成使用紙盤式喇叭作為按鍵提示音的裝置，獲得了良好的音質效果。
● 在測量時加入了循環測量模式，以滿足客戶對同一圖元類型重復測量的要求。
● 加入屏保模式，可以通過設置，使數顯表在連續N分鐘無人操作后，進入屏保模式，關閉LCD背光，有效延長LCD屏的使用壽命。
● 加入了指示燈，指示當前系統運行的狀態

功能簡介：

規格參數：

● 點、線、圓、距離、角度、矩形、螺紋、橢圓、倒圓角、槽形孔等圖形元素的測量、預置和構造；
● 坐標擺正和坐標平移，方便用戶擺正工件測量，減少調整時間；
● 清除功能，可以清除列表、清除擺正、清除所有；
● 反向計數功能，根據用戶的需要使用；
● 折半功能，可以快速確定現有某顯示值的1/2值，也可確定線段的中點；
● 權限功能，用戶需要密碼才可具有所有操作項的權限；
● 呼出功能，通過輸入ID號將已存儲永久圖形元素從圖形表里調出來使用；
● 接外部清零腳踏開關和光學尋邊器或英國進口高精度紅寶石探針，采點方便快捷；
● 打印功能，打印用戶程序、圓形元素和三軸的顯示值；
● RS-232輸出功能，將當前光柵尺的顯示值輸出到電腦上；
● 用戶程序，用戶可記錄測量工件的操作步驟運行，也可循環運行，批量測量同種工件更加方便快捷；。
● 多種坐標顯示方式：極坐標和直角坐標、INC坐標和ABS坐標、公制和英制；
● 對光柵尺可進行線性補償或區段性補償；
● Z軸可接光柵尺或旋轉編碼器；
● 存儲100個永久圖形元素；
● 支持中文和英文、繁體顯示界面，并且根據個人喜好可對字體色彩和界面進行設置。

重量	1kg
尺寸	235mm x 155mm x 55mm
輸入電源	DC 12V/2A以上
功耗	小于25W
工作溫度	10℃～30℃
存儲溫度	-10℃～50℃
相對濕度	< 90%(無冷凝水)
坐標數	3軸
操作鍵盤	輕觸鍵盤
輸入信號	正交TTL方波頻率< 2 MHZ 電源 > 1mA
光柵尺接口	DB-9型母型接口
光柵尺信號	兩路相差90°相位角的TTL方波，驅動能力大于10mA
光柵尺分辨率	可設置 (分辨率有0.1ｕm、0.2ｕm、0.5ｕm、1ｕm、2ｕm、5ｕm)
RS232	DB-9型母型接口 <-5V(‘1’), >+5V(‘0’)
腳踏開關界面	短路接觸式
微型打印機	可選配件
