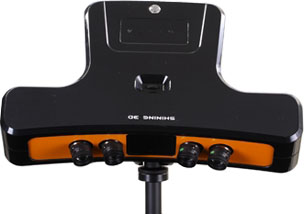

三維掃描儀

應用領域：
三維掃描儀(部分地區稱之為三維抄數機或３D抄數機)，采用光柵掃描、三維成像技術，以非接觸三維掃描方式工作，標志點全自動拼接，具有高效率、高精度、高壽命、高解析度等優點，特別適用于復雜自由曲面的逆向建模，主要應用于產品研發設計（RD，比如快速成型、三維數字化、三維設計、三維立體掃描等）、逆向工程（RE，如逆向掃描、逆向設計）及三維檢測（CAV），是產品開發、品質檢測的必備工具。

優勢特點
技術規格

工作流程

非接觸
非接觸三維掃描方式，穩定性高，適用范圍廣，包括外觀復雜、柔軟的物體或易磨損的模具、樣品
速度極快
單面掃描時間小于5秒
精度高
單面精度最高可達7μm，獨特的標定技術：精度檢測方法依據德國光學掃描儀測量檢驗標準VDI/VDE2634制定
解析度高
光學掃描產生高密度點云資料，精細部位可清晰表達
全自動拼接
三維掃描儀在掃描過程中可隨意翻轉和移動被掃描對象，系統能自動拼接多次掃描結果，拼接時間短、精度高
點云噪聲處理和修剪
三維掃描儀系統具有對測量產生的噪音點進行修剪、剔除功能
基本不受環境影響
無需在暗室中操作三維掃描儀，對人體無傷害，工作環境適用范圍廣，在露天環境亦可操作
便攜式設計
三維掃描儀尺寸小，方便移動，特別適合對大型或重型工件的測量
操作簡單
1~2天培訓即可熟練操作三維掃描儀
輸出數據接口廣泛、兼容性強
數據可輸出為ASC、STL等主流格式，可與Rapidform、Imageware、Geomagic、UG、Pro/e、CATIA等軟件進行直接數據交換

一、雙目系統

產品型號	XL3DS-L	XL3DS-M	XL3DS-S
單面掃描范圍	400×300(可調節)	200×150(可調節)	80×60(可調節)
單面測量精度	0.04-0.02	0.015-0.01	0.01-0.007
平均采樣點距	0.3-0.2	0.15-0.08	0.06-0.047
掃描物體尺寸	500mm~1500mm 1500mm以上(配合三維攝影測量系統)	100mm~500mm	小于100mm
掃描方式	非接觸式（拍照式）
圖像分辨率	1280×1024
輸出文件格式	ASC，STL
單面掃描時間	<5s< td="">
拼接方式	標志點全自動拼接
適用領域	汽車零部件、鈑金件、鑄件等大型模具、汽車及摩托車油泥模型、大型文物等(配合三維攝影測量系統)	小型模具、塑料制品、鞋楦及鞋底模具、雕塑、文物等	珠寶行業、精細工件、公仔零件等

二、四目系統

產品型號	XL3DS-VL	XL3DS-VM
單面掃描范圍	400×300-200×150	300×250-100×75
單面測量精度	0.04-0.015	0.02-0.01
平均采樣點距	0.3-0.15	0.2-0.08
掃描物體尺寸	200mm~1500mm 1500mm以上(配合三維攝影測量系統)	小于1500mm
掃描方式	非接觸式（拍照式）
圖像分辨率	1280×1024
輸出文件格式	ASC，STL
單面掃描時間	<5s< td="">
拼接方式	標志點全自動拼接
特點	掃描范圍之間任意切換，無須再次標定
